Simulador de galpão pré-moldado

Existe simulador de galpão pré-moldado online: o Gemold Quantum. Você descreve o galpão em uma frase, como “galpão de 30 por 15, pé-direito 8, telhado de 1 água, com mezanino”, ou segue as configurações em tela, e ele monta a estrutura em 3D em segundos, no navegador do computador ou do celular.

Ele foi desenvolvido pela engenharia da Gemold, que fabrica e monta estruturas pré-moldadas no RS, e é o primeiro simulador de construção de galpões e pavilhões pré-moldados do Brasil. Este guia mostra o que dá para fazer nele, o que ele entrega e o que ele não substitui.

Duas formas de montar o galpão

• Em uma frase. Escreva o galpão do jeito que você falaria: medidas, pé-direito, tipo de telhado, mezanino. A inteligência artificial do simulador lê a frase e monta o modelo.
• Passo a passo. As configurações seguem seis etapas: dimensões e ocupação, acessos principais, topografia, lajes e mezaninos, fundações profundas e cenário de implantação.

O que dá para configurar

• Dimensões: largura, comprimento, pé-direito (a altura livre útil) e vão livre, para quando o galpão não pode ter pilar no meio.
• Telhado: uma ou duas águas, beirais, tipo de telha (aluzinc ou térmica, sanduíche ou bandeja) e tesouras em aço carbono pintado ou galvanizado.
• Fechamento: placas de concreto nas laterais, nas fachadas e nos oitões, platibanda metálica, portões e marquise ou alpendre na frente.
• Cargas e estrutura adicional: mezanino com laje alveolar (até três níveis), consoles para ponte rolante e contenção para aterro interno ao prédio.
• Fundação: a profundidade das microestacas.
• Cenário: o terreno e o entorno da obra, a posição do sol e a câmera, para ver a obra como ela vai ficar.

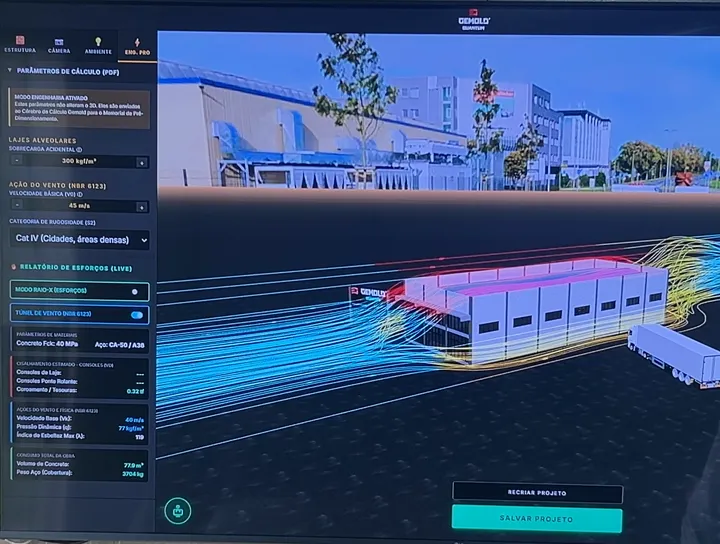

O modo engenharia

Para quem quer conferir números, o modo engenharia mostra como a estrutura trabalha enquanto você mexe no galpão:

• Ação do vento pela NBR 6123: você escolhe a velocidade básica do vento e a categoria de rugosidade do terreno (campo aberto, subúrbio ou cidade).
• Túnel de vento: as linhas de vento passam pelo modelo em 3D.
• Raio-X dos esforços: um mapa de calor nas peças mostra onde a estrutura trabalha mais.
• Relatório ao vivo: pressão do vento, índice de esbeltez dos pilares, cisalhamento nos consoles e consumo de concreto e de aço da obra.
• Sobrecarga da laje: a carga acidental do mezanino entra no cálculo.

O que você recebe: o memorial em PDF

No fim, o simulador gera um memorial descritivo em PDF, com:

• as características geométricas do galpão;
• a lista de itens da obra: fundações, pilares, vigas, placas de fechamento e de contenção, cobertura metálica e lajes alveolares;
• uma análise preliminar do pórtico principal: seção do pilar, utilização à flexão, índice de esbeltez e deslocamento do topo sob a rajada de vento;
• os quantitativos totais e o cálculo do vento pela NBR 6123.

O memorial não traz preço: o valor da obra sai da engenharia da Gemold, a partir do seu projeto. O guia Quanto custa um galpão pré-moldado? explica o porquê.

Veja o galpão no terreno

O botão Ver em AR abre o galpão em realidade aumentada no celular: você aponta a câmera para o terreno e vê a obra em tamanho real, no lugar onde ela vai ficar. No computador, o simulador mostra um QR code para abrir no celular.

O que o simulador não substitui

Os números do simulador são de pré-dimensionamento. Servem para estudar o galpão, comparar alternativas e chegar à conversa com a engenharia já com uma base. O projeto de produção, peça a peça, é feito pela engenharia da Gemold, que dimensiona a estrutura que a sua obra exige. Veja também as obras que já entregamos no RS.
